LX型带制动轮星形联轴器产品介绍：

LXZ（原XLL）型带制动轮星形弹性联轴器性能特点和适用范围：
弹性元件受挤压，结构简单，可靠性高。适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、耐磨性能,适应场合普遍,传递转矩200-25000.N.M, 轴孔10-180mm,工作温度-35-+80℃。聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。

结合方式：

1. 固定螺丝式：系以四根固定螺丝以120°或90°角固定于轴心上，设计容易、轴心表面有螺丝压痕、容易因机械长时间的转动、冲击而使螺丝松脱、省空间、单价便宜。

2. 夹紧式：联轴器双边各有切开之沟槽形成弹性作用，并在夹轴两边插入二或四支有头六角螺丝； 拆御容易、不损伤轴心、有较佳的稳定、保持力。

各式联轴器均附有不同标准孔径，另可加工键槽。 不滑动、配合轴心、适用于外径32 以上之联轴器。

安装上请注意：安装时常因结合方法不当而振动过大、运转不正常，或中心不准、 偏角超出负荷，会造成马达、联轴器等机件损坏，因此建议您在机械组装上须注意精度平冲校正的动作，以提高机械之寿命。

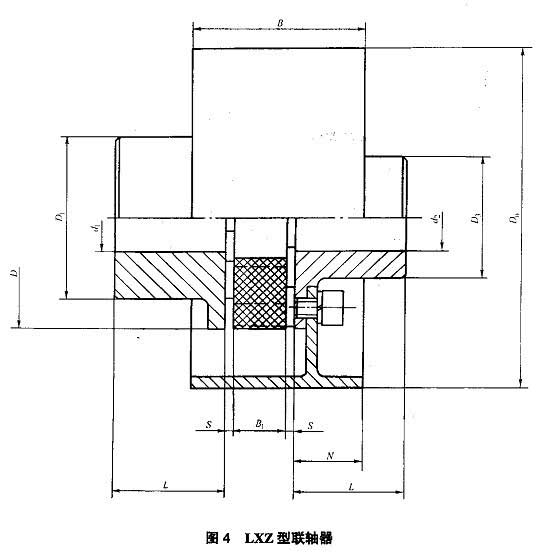

LXZ（原XLL）型带制动轮型星形弹性联轴器基本参数和主要尺寸（JB/T 10466-2004）（单位：mm）

型号	公称转矩/N.m	轴孔直径d1、d2	轴孔长度L		D	D1	D3	D0	B1	S	质量m/kg
			Y型	J1、Z1型
LXZ3	200	10*、11*	25	22	65	48	36	160 200 250	15	2.5	1.5
		12*、14*	32	27
		16、18、19	42	30*
		20、22、24	52	38
		25、28*	62	44
LXZ4	400	12*、14*	32	27	80	66	48	160 200 250	18	3	3.3
		16、18、19	42	30*
		20、22、24	52	38
		25、28	62	44
		30、32、35*、38*	82	60
LXZ5	560	14*	32	27	95	75	53	200 250 315 400	20	3	6.1
		16*、18*、19*	42	30
		20、22、24	52	38*
		25、28	62	44*
		30、32、35、38	82	60
		40*、42*	112	84△
LXZ6	630	16*、18*、19*	42	30	105	85	63	200 250 315 400	21	3.5	7.5
		20、22、24	52	38*
		25、28	62	44*
		30、32、35、38	82	60
		40、42、45*、48*	112	84△
LXZ7	800	20*、22*、24*	52	38	120	98	76	200 250 315 400	22	4	9.3
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55*	112	84△
LXZ8	900	22*、24*	52	38	135	115	82	250 315 400 500	26	4.5	15
		25*、28*	62	44*
		30、32、35、38	82	60*
		40、42、45、48、50、55、56	112	84
		60、63、65*	142	107△
LXZ9	2000	30、32、35、38	82	60*	160	135	101	250 315 400 500 630	30	5	21.8
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXZ10	5000	40、42、45、48、50、55、56	112	84*	200	160	132	315 400 500 630	34	5.5	40
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXZ11	7100	50、55、56	112	84*	225	180	145	400 500 630 710	38	6	61.8
		60、63、65、70、71、75	142	107*
		80、85、90、95	172	132
		100	212	167
LXZ12	8000	60、63、65、70、71、75	142	107*	255	200	167	400 500 630 710	42	6.5	77.8
		80、85、90、95	172	132
		100、110	212	167
LXZ13	10000	60、63、65、70、71、75	142	107*	290	230	190	500 630 710 800	46	7	102.6
		80、85、90、95	172	132
		100、110、120、125	212	167
LXZ14	14000	60、63、65、70、71、75	142	107*	320	255	210	500 630 710 800	50	7.5	149.5
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXZ15	20000	80、85、90、95	172	132*	370	290	248	630 710 800	57	9	228.5
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXZ16	25000	85、90、95	172	132*	420	325	285	630 710 800	64	10.5	298.8
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242

注：1.表中带"*"号的尺寸不适用于d2，带"△"号尺寸不适用于Z1型轴孔。 2. 表中质量是按轴孔直径Y型孔计算的近似值，不包括制动轮。
